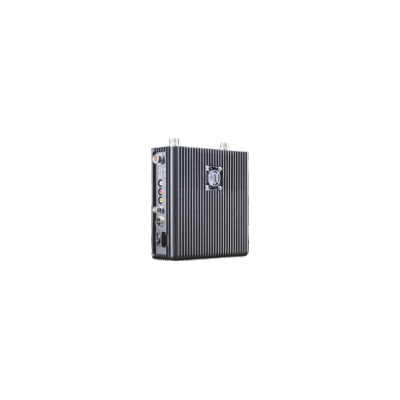

高清數字化單兵發射機
（含電池、電源適配器、控制器、背夾、耳麥、手提箱等附件）
BX100S-HD數字化高清單兵臺，采用便攜背負式，可結合專用背夾，
由現場人員隨身攜帶。專業廣播級標準，具有帶寬可調、非視距傳
輸、音視頻加密、高清晰畫質等特點，可在高速移動中和城市建筑
物遮擋情況下實時傳輸穩定的音視頻信號。具有HD-SDI/HDMI/CVB
S等多種接口。
1．產品優勢
l 雙向語音通信
l AES 256位加密
l BDS/GPS定位功能
l 功率200 -2W可調 mW
l 壓鑄鋁機殼，散熱性好
l 工作頻率可調，支持8個信道
l 支持HDMI/HD-SDI/CVBS接口輸入
l 信道帶寬1/2/3/4/5/6/7/8MHz可調
l H.264編碼，支持D1/720i/720P/1080I/1080P等高標清編碼格式
l 高標清兼容，窄帶（1-2MHz）情況下傳輸標清圖像，寬帶（4-8MHz）情況下傳輸高清(1080p)圖像
2．技術參數
|
高頻單元 |
|
|
工作頻率 |
200~2300MHz（工作頻率可定制） |
|
輸出功率 |
200mW-2W可調 |
|
基帶單元 |
|
|
COFDM子載波數 |
8K/4K /2K模式 |
|
射頻帶寬 |
1/2/3/4/5/6/7/8 MHz可調 |
|
載噪比C/N |
≥28dB@33dBm |
|
保護時間間隔 |
1/32，1/16，1/8，1/4可選 |
|
二次諧波 |
>52dBc |
|
信道編碼 |
1/2，2/3，3/4,5/6,7/8可選 |
|
調制星座圖 |
QPSK/16QAM/64QAM可選 |
|
交織深度 |
無交織 / 中交織（100ms）/ 長交織（200ms）可選 |
|
功率平坦度 |
全頻段≤2dB,8MHz內≤0.52dB |
|
系統指標 |
|
|
傳輸碼率 |
800Kbit/s~ 32Mbit/s可調 |
|
移動速度 |
時速480公里穩定傳輸 |
|
視頻/音頻參數 |
|
|
圖像格式 |
PAL或NTSC復合視頻 |
|
編碼速率 |
1M～20Mbps |
|
聲音輸入 |
雙聲道12dBm |
|
取樣頻率 |
32KHz |
|
語音接收靈敏度 |
≤111dBm |
|
輔助數據 |
150bps～38.4Kbps RS232數據自適應（可選） |
|
調控功能 |
密碼修改、頻率修改、數據寬帶修改、按鍵鎖定修改 |
|
工作環境 |
|
|
供電電源 |
DC14.8V |
|
電池容量 |
10AH |
|
整機功耗 |
＜40W |
|
工作溫度 |
－25°C ～ 60°C |
|
工作濕度 |
80％ |
|
設備尺寸 |
191×170×67mm |
